Wärmedurchgang

Heat transition

Transition thermique


Description Technique


06/2019 à les logiciels pour Transition Thermique Pour fourneaux industriels ou technique de refroidissement,
ne pas capable pour la construction des bâtiments et chauffages centrales.
Stationnaire = d’après un chauffage homogène ‘infinie’.
PC logiciel, systèmes d'exploitation MS-WINDOWS 10, 8, 7 ou Vista, 32/64 bit
No éducation, software extérieur ou hardware spéciale est nécessaire.

Le but du logiciel Transition Thermique est le calcul du flux thermique d’ une paroi du four ou une isolation thermique et de trouver la courbe de température traverse la paroi d’ un four comme montré en bas, qui conduit à une construction optimale des couches différentes. Si vous êtes dans le "homepage" et vous faites une section du mur de la fournaise, où seulement le mur droit est montré, vous recevrez le diagramme suivant.
Le X-axe montre l'épaisseur du mur et le Y-axe la température:

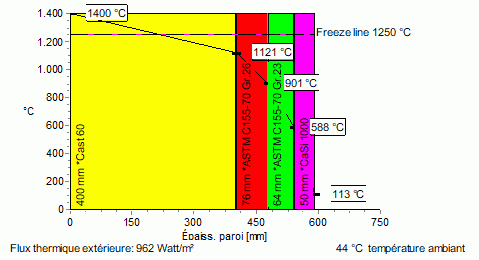

Diagram

Figure 1: Course de température au travers d'un mur de la fournaise

Le mur de la fournaise consiste en couches différentes. La couche à gauche à coté du feu (* = neutre à marques commerciales) 400 mm *Cast 60 est fusée de béton réfractaire lourde, il peut résister à l'attaque de la flamme et la haute température de 1400 °C. La couche à droite consiste en plaques isolantes légères avec le composent principale silicate de calcium, abrité comme 50 mm *CaSi 1000. 1000 dits qu'il résiste seulement à 1000 °C, cette couche ne peut pas résister à la température interne de 1400 °C. Entre ces deux couches des briques isolantes sont posées pour différentes pas de températures.

En résumé: Le (gauche) couche intérieures doive résister au feu et les (droites) couches extérieures doivent causer l'isolation. Dans le tableau 1 suivant vous voyez en haut les données pour le transfert thermique entre le mur de la fournaise et l'air ambiant

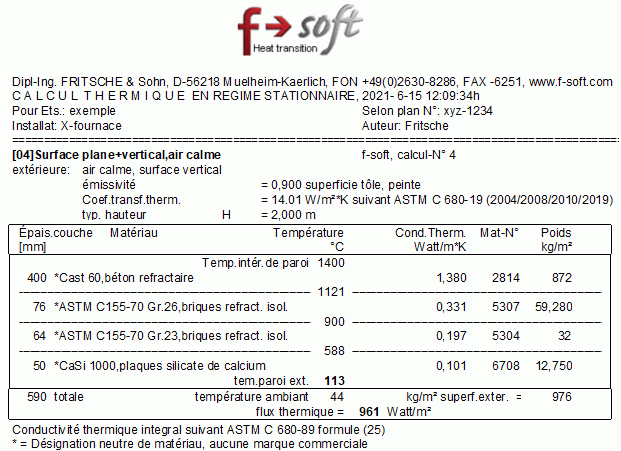

Calcul

Tableau 1: Calcul de transfert thermique stationnaire

Dans la part centrale du tableau en haut vous trouvez les données de Figure 1 et à droite autres données. De 7 sélections est montré la conductibilité thermique des couches et leur poids.

Sous la calcul on peut mettre une tableau des matériaux appartient:

tableau des matériaux

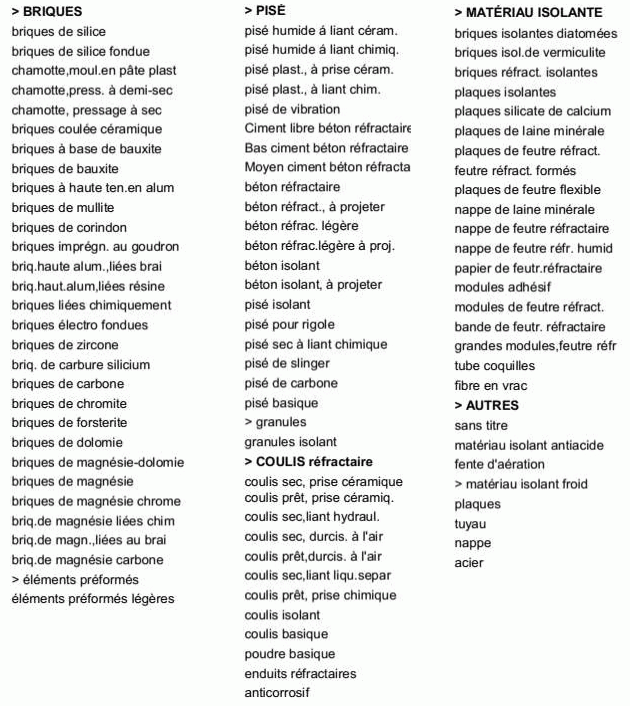

Tableau 2: Tableau des matériaux pour le calcul Suivant point 3 de la liste des prix vous pouvez ordre un fichier „WLong“ avec plus de 1600 matériaux réfractaires et isolantes. 360 matériaux ont noms: neutres à noms commerciaux, comme les plusieurs matériaux lourdes, par ex. “*B 80, briques de bauxite” (* = neutre). Les plusieures matériaux d’isolation ont des nomes commerciaux. Cette liste des matériaux est divisée par 90 titres multi lingual, ils sont contenus aussi dans le calcul tableau 1 comme un part de la désignation du matériau.
Du fichier gratuit avec 30 matériaux celui est montré la section suivant:

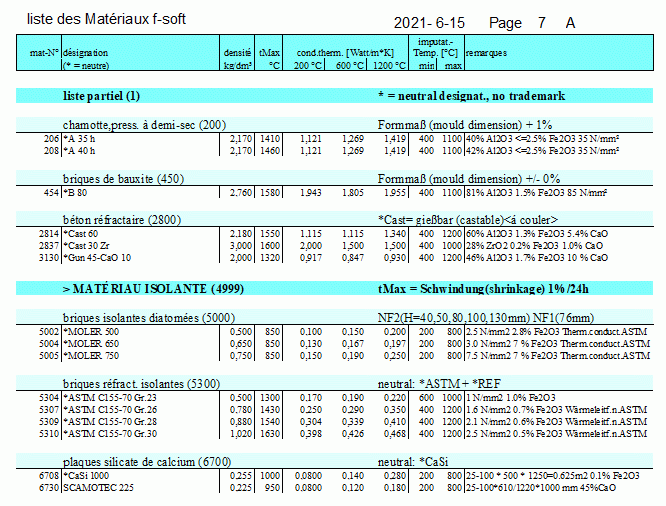

Liste des matériaux

Tableau 3: Liste des matériaux

Pour les briques de chamotte (en haut) sont usés les désignations suivantes de "Stahl-Eisen-Blatt 910-64" du "VereinDeutscher Eisenhüttenleute" (Union des aciers allemands). *A35 signifient que la brique contient minimale 35% Al2O3 (oxyde d'alumina).

Béton réfractaire (au central) est normalement désigné anglais comme *CAST (coulé) ou *GUN (projeté).

Mais au brique diatomée légère (en bas) la désignation *MOLER 500 signifiés que la brique à une densité d'environ 500 kg/m3 = 0.5 kg/dm3 (colonne 3).

L´utilisateur peut au premier calculer avec ces désignations qui sont * = neutres à marques commerciales. D'après il est possible de sélecter les fournisseurs aux aspects commerciaux. Plus tard on peut sur écrire nomes de materiaux ou de insérer matériaux avec marques commerciales en échange. Comme le logiciel stationnaire est organisé auto active, une utilisation intuitive est possible.
Par cela le logiciel va bien pour calculer avec un ordinateur portable à un client.

Fonctions spéciales:
Surface: Paroi plane, coupole, armature, cylindre (aussi intérieure froid)
Coefficients conductibilité thermique dépendant de la température, aussi en H2-comprenant atmosphère,
sont démontré comme courbe parabolique, possible d'extrapoler
et on peut ils insérer intégrale ou á température moyenne dans le calcul
À les coefficients conductibilité on peut insérer un facteur et un addition pour les ponts du chaleur
Transfert thermique extérieure suivant ASTM, EN ISO 12241,
VDI 2055 avec les formules: sans dimens. ou températ. moyen. paroi -air 20°C jusqu'à 60°C
pour vent, rayonnement solaire, données constantes, air calme à toit, fond ou surface verticale
Transfert thermique dans un vide (seulement rayonnement)
Transfert Thermique intérieure (coté chaude), calculé avec mesures intérieures,
émissivité intérieure, convection, rayonnement de gaz H2O, CO2, CH4

Manœuvre confortable:
Nombreuses informations et protections contre fautes d'emploi
Sélection de la liste des matériaux de la liste des titres à l'écran suivant
Mat.-No., prénom (marque commerciale) nom prime (par ex. Al2O3%)
Il est possible d'installer une licence du réseau, que seulement un poste de travail
a le droit de rédiger dans un fichier des matériaux central,
autres utilisateurs peuvent seulement lire simultanéles matériaux
Variantes peuvent changé facilement et stocké

Edition:
Calculs avec flux thermique/m2 et m cylindre
avec votre Logo dans l'écran, imprimante ou un fichier
avec poids, prix estimé, capacité thermique en Watt/Joule/kcal/BThU
Dilatation (à un cylindre en 3 directions), point de rosée pour technique e refroidissement
Formules de la transfert: Rayonnement et convection extérieure et intérieure
Diagramme en couleur pour 20 couches max, écriture vertical ou horizontal.
Sous la calcul on peut mettre une tableau des matériaux appartient
et un texte pour la limitation de la garantie
Archives peut exporté de la liste de matériaux
à fichiers séquentiels lisibles en langue claire

Le prix du logiciel s'amortira bientôt, parce que l'amortissement d'une isolation meilleure est monstre par une comparaison des prix par m2 ou m cylindre (annexé 5).

D'après un Downloade de la version DEMO vous pouvez appeler une liste des fournisseurs avec: Start/Programme/WDurch-Transition Thermique/Fournisseurs de matériau.
La version DEMO contient aussi d'extensions, qui sont expliquées brièvement dans la liste des prix.
Plus des descriptions voir cahier d'information (en cas de commission) et “Help” orienté au but en Anglais et Allemande dans le logiciel avec F1.



On peut calculer la chauffage ou le refroidissement d'objets, ils peuvent être démonstrés par un modèle mathématique, simplifié comme plaques multicouches, cylindre ou sphère.

Dans l'exemple suivant, il y a une chauffage d'une poche de coulée d'acier, déjà sechée:

D'abord une "schedule du temps" doit être insérée:
schedule_du_temps Table 4: schedule du temps

Selon les pas de temps 1-8 ci-dessus, les curbes de température suivantes sont calculées:
Temp.-paroi
Figure 2: Courbes de température en fonction de l'épaisseur de paroi

Couches sur le X-axe du diagramme en haut:
A)200 mm Cast 30 Zr, béton réfractaire
B) 64 mm ASTM C155-70 Gr.28, briques réfract. isolantes
C) 6 mm BLANKET 1260 °C/130 kg/m3, feutre réfract.
D) 10 mm Carcasse

La chaleur va de l'intérieur (à gauche) à l'extérieur (à droite).

Du même procédé de chauffage une autre présentation a été choisie en bas:

Grafik
Figure 3: courbes de température en fonction du temps [h]

Les courbes ci-dessus montrent [°C]:
1. Ambient température intérieure
2. Surface température intérieure
3. Surface température extérieure
4. Température marginale entre couches 1 et 2

L'augmentation soudain de la température a été causée par "Remplir acier liquide" (tableau 4, pas de temps 7)

Ce logiciel instationnaire a été développé par un mathématicien et est quelques fois plus compliqué.
Pour cette raison aucune version DEMO est préparée au "download".
C'est un logiciel additionnel au logiciel stationnaire, qui est décrit au début sous „A“.
Aussi pour ce logiciel instationnaire des extensions sont expliquées brèvement dans la liste des prix.
